西克3D视觉应用案例-小部件高度与平面度量测

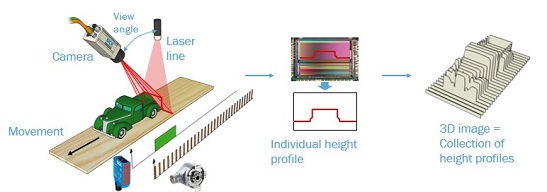

Ø 技术实现
n 相机宽度方向像素数高达2560，配合高度方向1/16亚像素精度，无需多次扫描拼接图像即可达到精度要求。在40mm宽度视野下，最终量测的精度结果为平面度动态重复性10u以内。

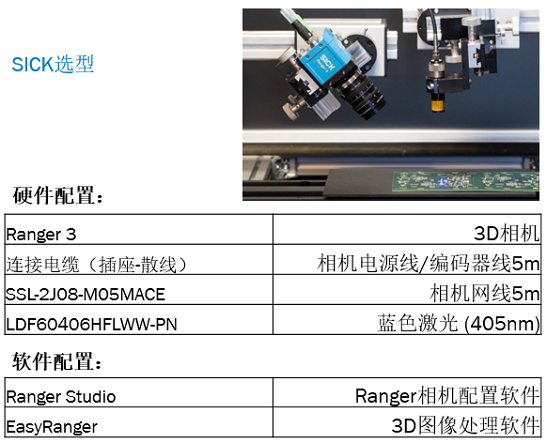

n Ranger3搭配SICK自行开发的3D图像处理软件EasyRanger，无需代码编程，开发操作简便，给客户大大节约了开发时间。

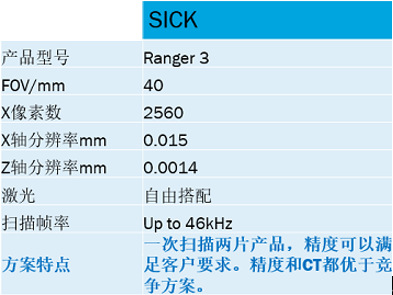

Ø 竞争分析

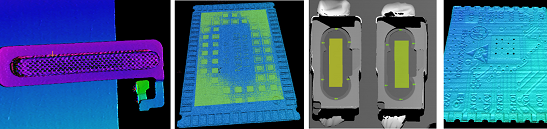

Ø 现场检测图片

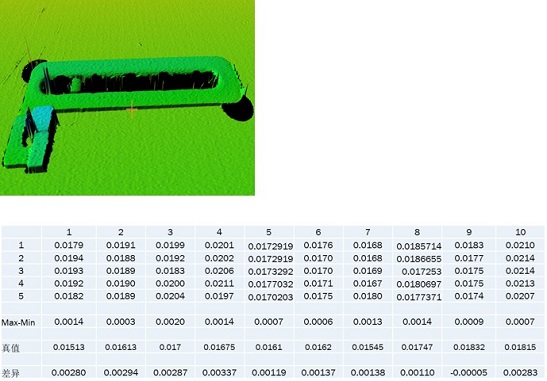

1）说明：
真值：客户的检测设备测试的数据，量测的是网面朝上的面的平面度
差异：是相机测试的结果和真值相减的结果，相关性差值在0.01mm以内

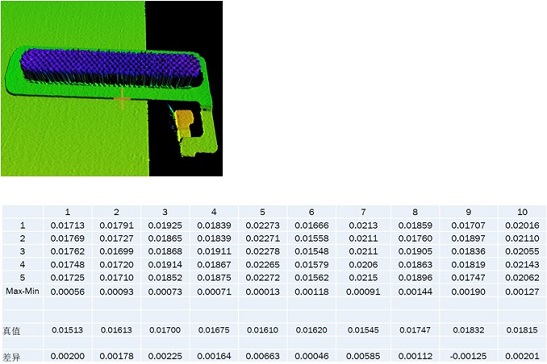

2）说明：
真值：客户的检测设备测试的数据，量测的是网面朝上的面的平面度
差异：是相机测试的结果和真值相减的结果，相关性差值在0.01mm以内
