智能手机特征高度，平面度

应用概述

量测手机壳或者中板等的特征高度、平面度等。

Ø 视野宽度需求： 70-80mm

Ø 检测精度需求： ~20um

西克方案和优势

Ø 方案： Ruler-X70/Ranger3/RangerE + EzR development

Ø 优势：精度高，扫描速度快。单次扫描，无需图像拼接

应用案例

手机外壳窄台阶平面度检测

Ø 测试图像

n 高度图像

n 3D渲染图

n 台阶放大示意

Ø 检测数据表

n 检测方法

Ø 测试中固定样品与运动机构相对静止，通过运动机构往返30次，得到30次样品图像，并分析结果得出重复性数据。

n 检测原理

Ø 通过取台阶面上的40个点的高度H1，并拟合平面；

Ø 再去多个点到这个平面的高度H2；

Ø 通过MAX(H2)-MIN(H2)得出产品的所需检测面的平面度。

Ø 单点到拟合平面的重复性数据表

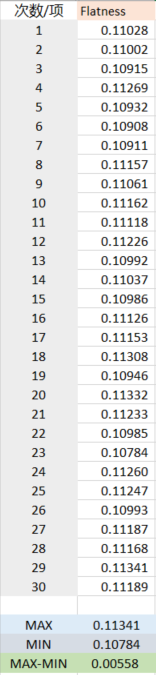

Ø 平面度的重复性数据表

测试结果：通过运动机构往返30次，得到30次样品图像分析结果，得出单点(40个点)的重复性约为0.01mm，在平面度重复性数据在约为0.006mm。
